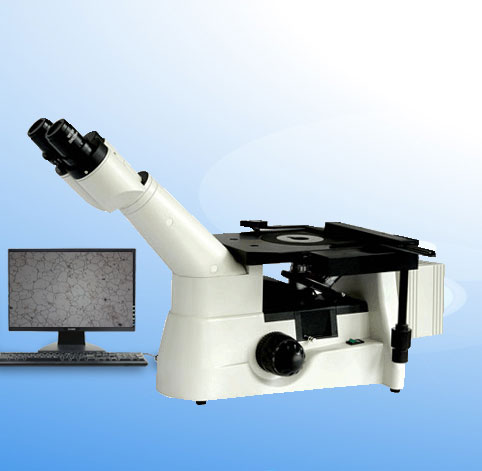

型號：科研級金相顯微鏡 10XD-PC
10XD倒置金相顯微鏡采用優良的無限遠光學系統與模塊化的功能設計理念，可以方便升級系統，實現偏光觀察、暗場觀察等功能。緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求。
一、10XD-PC金相顯微鏡參數
|
光學系統 |
無限遠光學校正系統 | ||||||
|
觀察方法 |
目鏡筒 |
三目鏡筒/標準C口 | |||||
|
光學方式 |
反射、偏光、暗場 | ||||||
|
目鏡參數 |
倍率 |
10X（標） |
16X（選） | ||||
|
視場范圍 |
22 |
11 | |||||
|
無限遠長距平場物鏡 |
倍率 |
10X |
20X |
50X |
100X（干） |
5X (選) |
80X (選) |
|
數值孔徑NA |
0.25 |
0.40 |
0.70 |
0.85 |
0.12 |
0.80 | |
|
工作距離 |
20.2 |
8.80 |
3.68 |
0.40 |
|
| |
|
物鏡轉換 |
五孔轉換器 | ||||||
|
載物工作臺 |
1.雙層移動平臺 2.臺平臺尺寸：242×200mm 3.移動范圍：30×30mm | ||||||
|
調焦機構 |
粗微動同軸調焦,帶鎖緊裝置,微動格值:2μm. | ||||||
|
照明裝置 |
6V30W鹵素?zé)簦炼瓤烧{(diào) 內置視場光闌、孔徑光闌與拉板式起偏器 | ||||||
|
成像分析系統 |
標準成像配置參數 1.適配鏡：直徑：59mm,放大倍率：0.5倍 ，內調焦距：0～3mm 調焦后可鎖緊 2.攝像機：高速USB2.0接口，可達480Mb/s 靈敏度：1V/lux-sec(550nm) 像素點尺寸：2.2μm x2.2μm 白平衡：自動/手動 一鍵白平衡， 幀率：40fps 圖象采集分辨率格式：支持8種格式 最大采集分辨率2592×1944 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能 基本圖像軟件參數 1.拍攝圖片上加定倍標尺 2.圖片可加文字功能 3.圖像與標尺及文字合成并保存 | ||||||
|
外型尺寸 |
| ||||||
|
重量 |
| ||||||
二、成套性
|
1 |
顯微鏡主體：1臺 |
6 |
YH-50數碼攝像頭：1只 |
|
2 |
三目鏡筒：1只 |
7 |
濾色片(藍、綠、黃和磨砂玻璃)：1套 |
|
3 |
10X目鏡：1對 |
8 |
燈泡6V30W：1只 |
|
4 |
無限遠長距物鏡：10X、20X、50X、100X（干）：各1只 |
9 |
隨機文件：1套 |
|
5 |
0.5倍適配鏡：1只 |
|
三、選購件
|
1 |
12.5X目鏡、10X測微鏡、測微尺(格值：0.01mm) |
4 |
數碼適配鏡、數碼相機 |
|
2 |
金相物鏡：5X、 80X(干) |
5 |
專業研究級圖像分析軟件 |
|
3 |
500萬或900萬數碼攝像機 |
6 |
計算機 |
