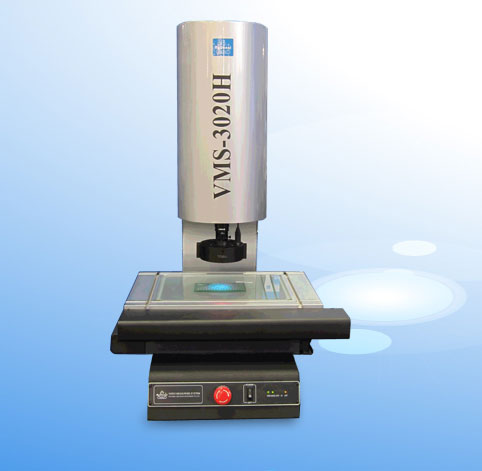

型號：全自動、影像測量儀 VMS-4030H
VMS-H系列產品是本公司推出的增強型CNC型影像測量儀器。其結構精美觀大方，操縱簡便，結合本公司自主研發的QIM5008自動測量軟件可實現高效率的批量測量
一、全自動影像測量儀VMS-4030H參數
|
影像系統 |
攝象機 |
SONY彩色1/ 2″CCD攝象機 |
|
視頻總倍率 |
33X-195X | |
|
變倍物鏡倍率 |
0.7-4.5X | |
|
物方視場 |
8.1-1.3mm（物方視場為對角線的長度） | |
|
工作臺 |
金屬臺面尺寸 |
606×466 |
|
玻璃臺面尺 |
450×350 | |
|
運動行程 |
370×270 | |
|
Z軸升降行程 |
150mm；工作距離：95mm | |
|
X、Y、Z數顯解析度 |
.5µm；X、Y坐標示值誤差：≤(3+L/75)μm(L為被測長度單位:mm) | |
|
照明系統 |
表面光源與透射光源均用LED，亮度可調 | |
|
外形尺寸 |
760x600x900 | |
|
儀器重量 |
146kg | |
二、儀器標準配備及選購件
|
儀器配件 |
1X鏡筒(標準配備) |
0.5鏡筒(選購) |
工作距離 | ||
|
雙焦鏡 |
0.7X-4.5X |
0.7X-4.5X | |||
|
附加鏡 |
視頻倍率 |
物方視場 |
視頻倍率 |
物方視場 | |
|
0.5X(選購) |
16.5X -97.5X |
16.2-2.6 |
8.3X-48.5X |
32.4-5.2 |
189 |
|
標準配備 |
33X-195X |
8.1-1.3 |
16.5X-97.5X |
16.2-2.6 |
108 |
|
2X(選購) |
66X-390X |
4-0.7 |
33X-195X |
8.1-1.3 |
38 |
